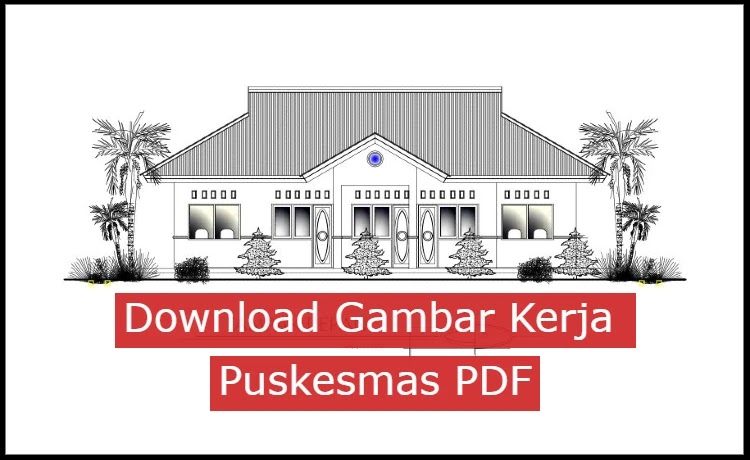

Download Gambar Kerja Puskesmas Lengkap File PDF - Dalam kategori File Arsitek ini, kami akan membagikan File dan Dokumen yang dibutuhkan oleh Arsitek, file yang kami bagikan dapat meliputi, Aturan, Tutorial, Daftar Harga, Materi Arsitek, dan sebagainya.File pada artikel ini adalah Gambar Kerja Puskesmas Lengkap File PDF, yang bisa anda download via Google Drive melalui link yang kami sediakan.
Pengertian Gambar Kerja Puskesmas
Gambar kerja Puskesmas adalah dokumen teknis berisi rencana arsitektur, struktur, dan instalasi (listrik, air, sanitasi) yang dibuat untuk membangun atau merenovasi gedung Pusat Kesehatan Masyarakat (Puskesmas).
Gambar kerja ini berfungsi sebagai panduan resmi bagi kontraktor dan pekerja lapangan, serta menjadi syarat administrasi untuk perizinan (seperti IMB/PBG).
Isi Gambar Kerja Puskesmas Meliputi:
- Denah Ruang: Menampilkan layout ruang pelayanan seperti ruang tunggu, IGD, ruang pemeriksaan, apotek, KIA, laboratorium, dan sebagainya.
- Tampak Bangunan: Gambar visual sisi luar (depan, samping, belakang).
- Potongan Bangunan: Penampang vertikal yang memperlihatkan tinggi ruang, hubungan antar lantai, dan atap.
- Detail Teknis: Rincian sambungan struktur, pintu, jendela, dinding, plafon, dan finishing material.
- Site Plan: Posisi bangunan terhadap lahan, jalan akses, parkir, dan area sirkulasi ambulans.
- Gambar Struktur: Pondasi, kolom, balok, sloof, serta detil sambungannya.
- Gambar MEP: Instalasi listrik, air bersih, pembuangan air kotor, ventilasi, dan pendingin ruangan.
Tujuan Pembuatan Gambar Kerja Puskesmas
- Mempermudah proses pembangunan sesuai standar kesehatan.
- Menjamin keselamatan, kenyamanan, dan fungsionalitas gedung.
- Menjadi dokumen acuan teknis selama konstruksi berlangsung.
- Mendukung perizinan resmi dari instansi terkait.
Keterangan File
Gambar Kerja Puskesmas
- Format : PDF
- Jumlah gambar : 20
- Ukuran File : 1.45 MB
- Sumber : Dokumen Belajar
Download File Arsitek
Silahkan klik link di bawah ini untuk mendownload File Arsitek yang kami bagikan via Google Drive, Password file ada di halaman Donasi.
Download File
Catatan
- Pergunakanlah File yang kami bagikan dengan bijak
- Anda dapat menggunakan file ini untuk membantu belajar Arsitektur
- File yang kami bagikan sudah dicek dan siap untuk digunakan
- File Arsitek yang kami share merupakan dokumen pribadi, atau kami dapatkan dari Internet
Itulah File Gambar Kerja Puskesmas Lengkap File PDF, yang dapat kami bagikan. Semoga dapat membantu anda dalam belajar atau mengerjakan Project Arsitektur.
Apabila link eror atau file tidak bisa digunakan, silahkan laporkan dengan cara hubungi kami melalui kontak. Terimakasih.
Dukung kami agar makin semangat membagikan informasi Arsitektur kepada anda
